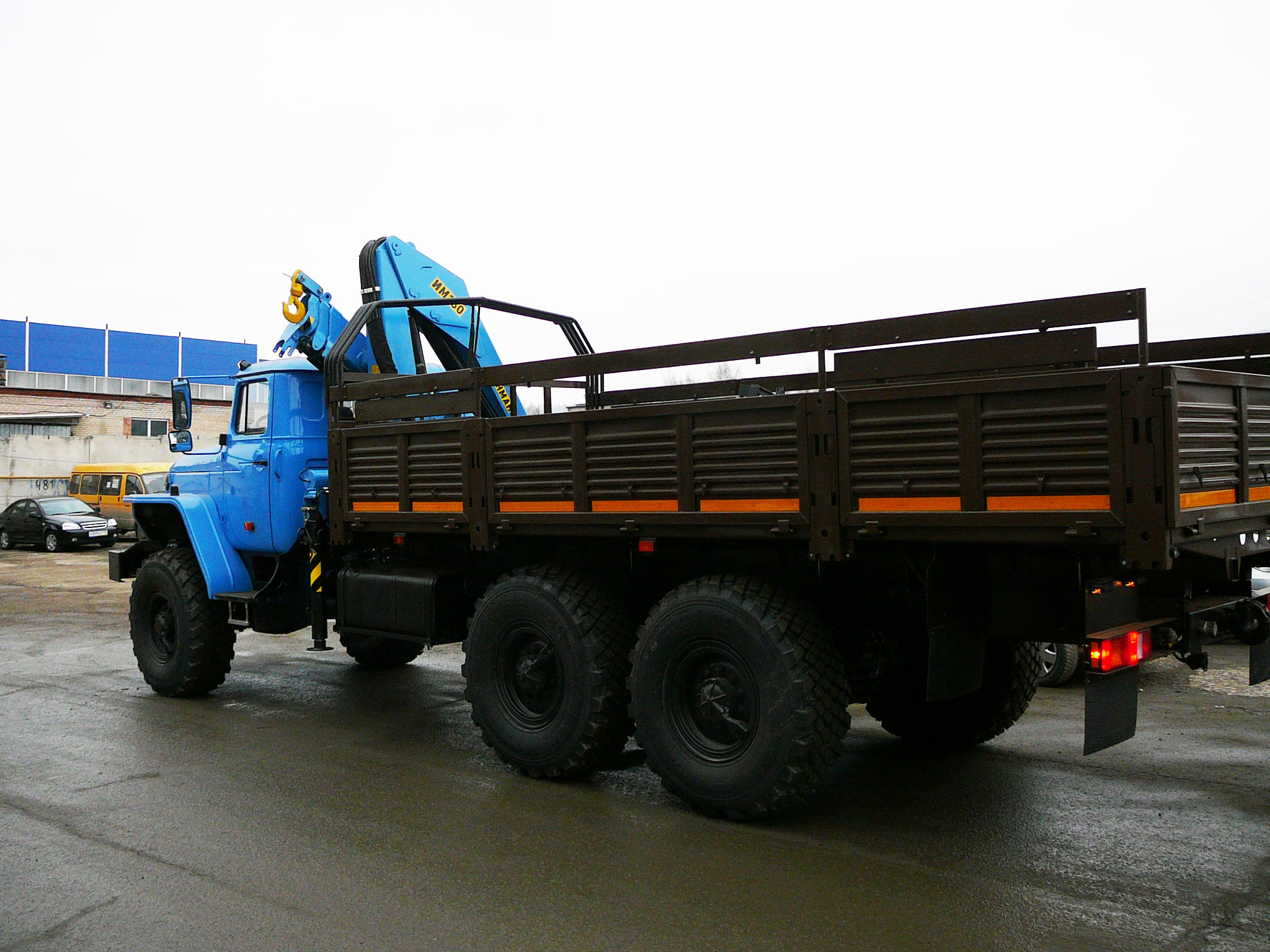

Бортовой автомобиль «Урал 4320-0911-60М» с гидроманипулятором ИНМАН ИМ-150
нет в наличии
от 4 125 000 р.
Шасии Урал 4320-1912-60М
Параметры масс
Снаряженная масса, кг 12 000
Полная масса, кг 21 225
Масса перевозимого груза, кг 9 000
Распределение нагрузки полной массы
На передний мост, кг 5 225
На заднюю тележку, кг 16 000
Габаритные размеры
Длина, мм 10 000
Ширина, мм 2 820
Высота, мм 3 480
Внутренние габаритные размеры бортовой платформы
Длина, мм 5 685
Ширина, мм 2 330
Высота, мм 900
Топливная система
Емкость топливного бака, л 300 + 210



Шасси «Урал 4320-1912-60М» Длиннобазовое

Основные характеристики
Колесная формула 6x6
Масса снаряженного шасси 8,74 т
Полная масса автомобиля 21,3 т
Масса размещаемого и перевозимого груза 12 т
Полная масса буксируемого прицепа (полуприцепа) 11,5 т
Максимальная скорость 80 км/ч
Внешний габаритный радиус поворота по буферу 14 м
Емкость топливного бака 300 л + 210 л
Дорожный просвет 360 мм
Кабина
Тип кабины Цельнометаллическая, 3-местная, 2-дверная, со спальником, оборудована средствами повышенной термошумоизоляции, системой вентиляции и отопления, регулируемым сиденьем водителя
Двигатель
Модель/Тип ЯМЗ-65654-01, дизель, 4-тактный, 6-цилиндровый, с непосредственным вспрыском
топлива , V-образный, "Евро-4"
Рабочий объем 11,15 л
Номинальная мощность при 2100 мин-1 169 кВт (230 л.с.)
Максимальный крутящий момент при 1100-1300 мин-1 882 Н*м (90 кгс*м)
Трансмиссия
Рулевое управление Со встроенным гидравлическим усилителем двухстороннего действия
Сцепление ZF SACHS MFZ, 430, сухое, однодисковое
Коробка передач ЯМЗ-2361, механическая, пятиступенчатая с синхронизаторами на 2, 3, 4, 5 передачах
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Карданная передача Открытая, четырьмя валами, с шарнирами на игольчатых подшипниках
Ведущие мосты Проходного типа с верхним расположением главной передачи
Подвеска
Передняя зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
Задняя зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах или зависимая, пневматическая, с продольными рычагами и реактивными штангами
Тормозная система
Рабочая тормозная система Барабанного типа с пневмогидравлическим приводом
Вспомогательная тормозная система Тормоз-замедлитель моторного типа, компрессионный, устанавливается в системе выпуска газов
Стояночная тормозная система Тормозной механизм барабанного типа, установлен на выходном валу раздаточной коробки
Электрооборудование
Система электрооборудования Однопроводная, с номинальным напряжением 24В
Аккумуляторная батарея 2 шт., ёмкость 190 А·ч каждая
Генератор Переменного тока, мощность 1000 Вт, работает совместно с бесконтактным регулятором напряжения
Стартер Электромагнитного включения, максимальная мощность 8,2 кВт
Рама
Тип Клепанная, состоит из двух штампованных лонжеронов, содиненных между собой поперечинами
Колеса
Тип Дисковые
Шины 425/85 R21 (КАМА-1260, Бел-1260, О-184)



КМУ ИМ-150

Грузовой момент, тм
12,10 тм
11,60 тм
Максимальная грузоподъемность
4020 кг
3870 кг
Максимальный вылет стрелы 8,40 м 12,40 м
Рабочая температура окружающей среды -40 ... +40
Способ управления
Гидравлический
Максимальная высота подъема 10,55 м 14,27 м
Максимальная глубина опускания 6,02 м 10,46 м
Место управления С земли, с сиденья, ДУ
Масса КМУ без гидронасоса, рабочей жидкости 2120 кг 2280 кг
Размер по осям шпилек 720 мм
Монтажная база 960 мм



   Бортовой автомобиль «Урал 4320-0911-60М» с КМУ ИМ-150 предназначен для ремонтно-восстановительных, монтажных и погрузочно-разгрузочных работ, для перевозки грузов по всем видам дорог.
