Лесовоз с гидроманипулятором ЛВ-185-14 (Атлант-90) 4456N4-20 на шасси Урал 5557-1112-60М
нет в наличии
от 3 790 000 р.

Лесовоз 4456N4-20

Базовое шассиУрал 5557-1151-60М
Габаритные размеры, мм
- длина8230
- ширина2500
- высота3010
База, мм3800 + 1400
Колея передних/задних колес, мм2010-2040/2010-2040
Масса транспортного средства в снаряженном состоянии, кг12600-12700
Технически допустимая максимальная масса транспортного средства, кг21300
Технически допустимая максимальная масса, приходящая на каждую из осей транспортного средства, начиная с передней оси, кг
- на первую ось6130
- на вторую ось8000
- на третью ось8000
Технически допустимая максимальная масса автопоезда, кг33630
Максимальная масса прицепа, кг - прицеп с тормозной системой11500
Лесовозная платформа
ТипМеталлическая, оборудована поворотным коником и передним защитным ограждением

Шасси «Урал 5557-1151-60М»

Основные характеристики
Колесная формула6x6
Масса снаряженного шасси8,335 т
Полная масса автомобиля21,3 т
Масса размещаемого и перевозимого груза12 т
Полная масса буксируемого прицепа (полуприцепа)11,5 т
Максимальная скорость80 км/ч
Емкость топливного бака300 л
Дорожный просвет, мм360 мм
Внешний габаритный радиус поворота по буферу10,8 м
Габаритные размеры автомобиля7921х2500х2740 (в мм)
Подвеска
ПередняяНа двух полуэллиптических рессорах с гидравлическими телескопическими амортизаторами
ЗадняяБалансирная с реактивными штангами
Тормозная система
Рабочая тормозная системаБарабанного типа с пневмогидравлическим приводом
Вспомогательная тормозная системаТормоз-замедлитель моторного типа, компрессионный, устанавливается в системе выпуска газов
Стояночная тормозная системаТормозной механизм барабанного типа, установлен на выходном валу раздаточной коробки
Электрооборудование
Система электрооборудованияОднопроводная, с номинальным напряжением 24В
Аккумуляторная батарея2 шт., ёмкость 190 А·ч каждая
ГенераторПеременного тока, мощность 1000 Вт, работает совместно с бесконтактным регулятором напряжения
СтартерЭлектромагнитного включения, максимальная мощность 8,2 кВт
Кабина
Тип кабиныЦельнометаллическая, трехместная, двухдверная, оборудована средствами повышенной термошумоизоляции, системой вентиляции и отопления, регулируемым сиденьем водителя
Рама
ТипКлепанная, состоит из двух штампованных лонжеронов, содиненных между собой поперечинами
Монтажная длина рамы под размещение оборудования, мм
Колеса
ТипДисковые
Шины425/85 R21 (КАМА-1260, Бел-1260, О-184)
Распределение нагрузки автомобиля полной массы
На передний мост5,3 т
На заднюю тележку16 т
Распределение нагрузки снаряженного автомобиля
- на передний мост4,35 т
- на заднюю тележку3,985 т

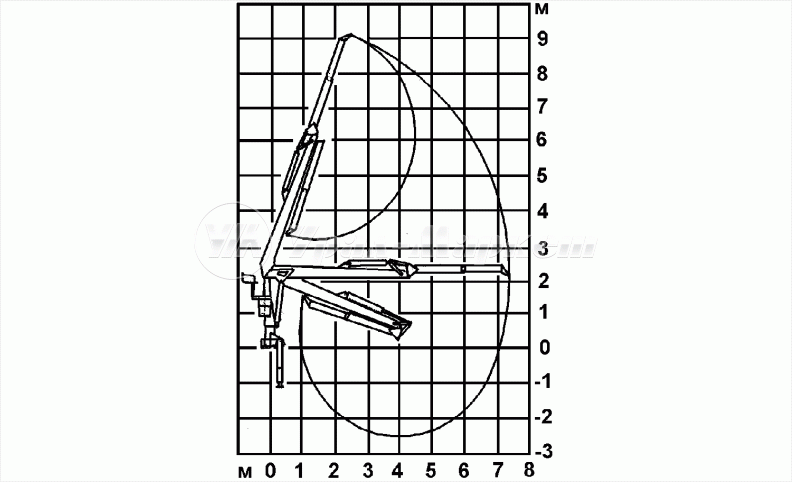

Гидроманипулятор ЛВ 185-14 (Атлант-90)

Максимальный грузовой момент, тм9,0
Масса КМУ, кг1770
Опорная база, м3,8
Угол поворота, град400
Опоры гидравлические2 шт.
Угол преодолеваемого подъема (не менее), %25
УправлениеС верхнего сиденья



На шаси Урал 5557-1112-60МДвигатель ЯМЗ-65654 230 л.с.Цена по запросу
На шаси Урал 5557-1112-70МДвигатель ЯМЗ-53622-10 285 л.с.Цена по запросу
На шаси Урал 5557-1112-72МДвигатель ЯМЗ-53642-10 285 л.с.Цена по запросу
На шаси Урал 4320-1951-60МДвигатель ЯМЗ-65654 230 л.с.Цена по запросу
На шаси Урал 4320-1912-70МДвигатель ЯМЗ-53622-10 285 л.с.Цена по запросу
На шаси Урал 4320-1951-72МДвигатель ЯМЗ-53642-10 285 л.с.Цена по запросу



Шасси «Урал 5557-1151-60М»










Модификация г.п.Тип кабиныМодель двигателял.с.Коробка
передач
Привод тормозной системыОсобенности комплектации
5557-1112-60М6х612,04320ЯМЗ-65654-01230ЯМЗ-2361, 5 ст.ПневматическийДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1112-70М6х612,54320ЯМЗ-53622-10240ЯМЗ-0905, 5 ст.ПневматическийДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1112-72М6х612,54320ЯМЗ-53642-10285ЯМЗ-1105, 5 ст.ПневматическийДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1116-72М6х612,54320ЯМЗ-53642-10285ЯМЗ-1105, 5 ст.ПневматическийДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
5557-1121-60М6х612,04320,0ЯМЗ-65654-01230ЯМЗ-2361, 5 ст.ПневматическийКОМ с насосом НШ-32У3Л, ДЗК, задний свес рамы удлинен на 333 мм
5557-1121-72М6х612,54320ЯМЗ-53642-10285ЯМЗ-1105, 5 ст.ПневматическийКОМ с насосом НШ-32У3Л, ДЗК, задний свес рамы удлинен на 333 мм
5557-1122-60М6х6124320ЯМЗ-65654-01230ЯМЗ-2361, 5 ст.ПневматическийКОМ с насосом НШ-32У3Л, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1122-72М6х612,54320ЯМЗ-53642-10285ЯМЗ-1105, 5 ст.ПневматическийКОМ с насосом НШ-32У3Л, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1141-72М6х612,54320ЯМЗ-53642-10285ЯМЗ-1105, 5 ст.ПневматическийКОМ с фланцем, ДЗК, задний свес рамы удлинен на 333 мм
5557-1151-60М6х6124320ЯМЗ-65654-01230ЯМЗ-2361, 5 ст.ПневматическийБез ДЗК, кронштейны для крепления надрамника 5557, задний свес удлинен на 333 мм
5557-1152-60М6х6124320ЯМЗ-65654-01230ЯМЗ-2361, 5 ст.ПневматическийДОМ, без ДЗК, кронштейны для крепления надрамника 5557, задний свес удлинен на 333 мм
5557-1152-70М6х6124320ЯМЗ-53622-10240ЯМЗ-0905, 5 ст.ПневматическийДОМ, без ДЗК, кронштейны для крепления надрамника 5557, задний свес удлинен на 333 мм
5557-1152-70МИ036х613,24320ЯМЗ-53622-10240ЯМЗ-0905, 5 ст.ПневматическийДОМ, без ДЗК, передняя подвеска усиленная (г/п 6500 кг), кронштейны для крепления надрамника 5557, задний свес удлинен на 333 мм

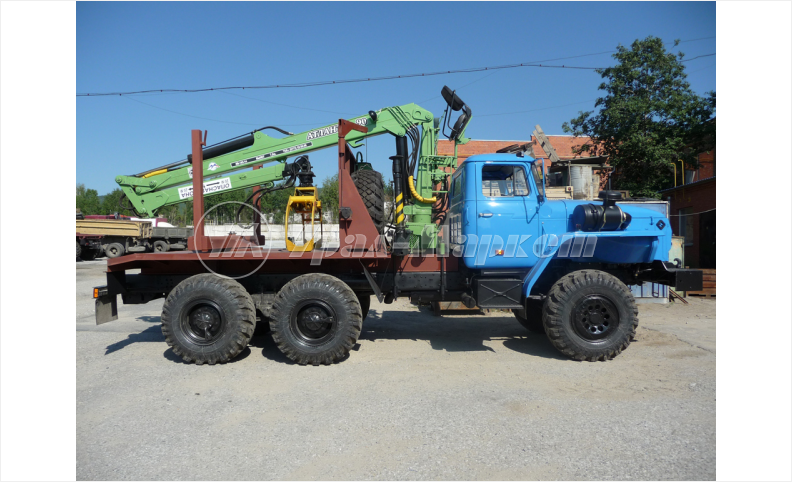

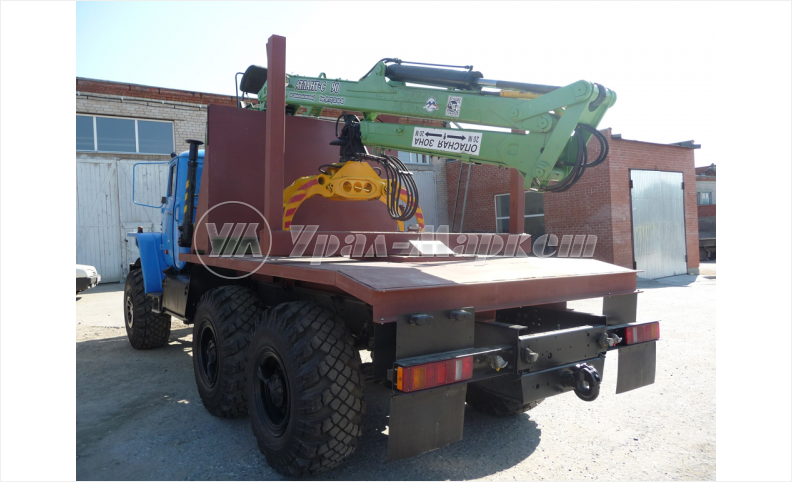

Лесовозный тягач на автомобильном полноприводном шасси с колесной формулой 6х6 «Урал 5557-1151-60М» с КМУ Атлант-90 предназначен для транспортировки заготовленного леса, длиной до 23 метров (при условии использования прицепа-роспуска).
Гидроманипулятор Атлант-90 позволяет производить процедуру погрузки и выгрузки связки бревен массой до трех тонн.

Гидроманипулятор ЛВ 185-14 (Атлант-90)

   Гидроманипулятор ЛВ 185-14 (Атлант-90) предназначен для установки на автомобили.
