Сортиментовоз с гидроманипулятором ОМТЛ-70.02 4456N7-20 на шасси Урал 4320-1912-60М
нет в наличии
от 3 825 000 р.

Лесовоз 4456N5-20

Шасси Урал 4320-1912-60М
Габаритные размеры, мм
- длина 8230
- ширина 2500
- высота 3810
База, мм 3800 + 1400
Колея передних/задних колес, мм 2010-2040/2010-2040
Масса транспортного средства в снаряженном состоянии, кг 12600-12700
Технически допустимая максимальная масса транспортного средства, кг 22210
Технически допустимая максимальная масса, приходящая на каждую из осей транспортного средства, начиная с передней оси, кг
- на первую ось 6470
- на вторую ось 7870
- на третью ось 7870
Технически допустимая максимальная масса автопоезда, кг 33710
Максимальная масса прицепа, кг - прицеп с тормозной системой 11500

Шасси «Урал 4320-1912-60М» Длиннобазовое

Основные характеристики
Колесная формула 6x6
Масса снаряженного шасси 8,74 т
Полная масса автомобиля 21,3 т
Масса размещаемого и перевозимого груза 12 т
Полная масса буксируемого прицепа (полуприцепа) 11,5 т
Максимальная скорость 80 км/ч
Внешний габаритный радиус поворота по буферу 14 м
Емкость топливного бака 300 л + 210 л
Дорожный просвет 360 мм
Кабина
Тип кабины Цельнометаллическая, 3-местная, 2-дверная, со спальником, оборудована средствами повышенной термошумоизоляции, системой вентиляции и отопления, регулируемым сиденьем водителя
Двигатель
Модель/Тип ЯМЗ-65654-01, дизель, 4-тактный, 6-цилиндровый, с непосредственным вспрыском
топлива , V-образный, "Евро-4"
Рабочий объем 11,15 л
Номинальная мощность при 2100 мин-1 169 кВт (230 л.с.)
Максимальный крутящий момент при 1100-1300 мин-1 882 Н*м (90 кгс*м)
Трансмиссия
Рулевое управление Со встроенным гидравлическим усилителем двухстороннего действия
Сцепление ZF SACHS MFZ, 430, сухое, однодисковое
Коробка передач ЯМЗ-2361, механическая, пятиступенчатая с синхронизаторами на 2, 3, 4, 5 передачах
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Карданная передача Открытая, четырьмя валами, с шарнирами на игольчатых подшипниках
Ведущие мосты Проходного типа с верхним расположением главной передачи
Подвеска
Передняя зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
Задняя зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах или зависимая, пневматическая, с продольными рычагами и реактивными штангами
Тормозная система
Рабочая тормозная система Барабанного типа с пневмогидравлическим приводом
Вспомогательная тормозная система Тормоз-замедлитель моторного типа, компрессионный, устанавливается в системе выпуска газов
Стояночная тормозная система Тормозной механизм барабанного типа, установлен на выходном валу раздаточной коробки
Электрооборудование
Система электрооборудования Однопроводная, с номинальным напряжением 24В
Аккумуляторная батарея 2 шт., ёмкость 190 А·ч каждая
Генератор Переменного тока, мощность 1000 Вт, работает совместно с бесконтактным регулятором напряжения
Стартер Электромагнитного включения, максимальная мощность 8,2 кВт
Рама
Тип Клепанная, состоит из двух штампованных лонжеронов, содиненных между собой поперечинами
Колеса
Тип Дисковые
Шины 425/85 R21 (КАМА-1260, Бел-1260, О-184)



Гидроманипулятор ОМТЛ 70-02 (ПЛ-70-02)

технические характеристики
момент грузовой, кНм 70
грузоподъемность при наибольшем вылете,кг 900
грузоподъемность при вылете 3 м, кг 2050
наибольший вылет, м 7,3
угол поворота колонны, град. 400
масса манипулятора (без захвата с ротатором), кг -2100
-2160
-1450
масса рабочего органа (ПЛ-70.40), кг 255
площадь поперечного сечения рабочего органа при сомкнутых концах челюстей, м2 0,35
угол поворота вала ротатора, гр. бесконечный



На шаси Урал 4320-1951-60М Двигатель ЯМЗ-65654 230 л.с. Цена авто: звоните
На шаси Урал 4320-1912-70М Двигатель ЯМЗ-53622-10 285 л.с. Цена авто: звоните
На шаси Урал 4320-1951-72М Двигатель ЯМЗ-53642-10 285 л.с. Цена авто: звоните



Шасси «Урал 4320-1912-60М» Длиннобазовое










Модификация   г.п. Тип кабины Модель двигателя л.с. Коробка
передач
Привод тормозной системы Особенности комплектации
4320-1912-60М 6х6 12 4320 ЯМЗ-65654-01 230 ЯМЗ-2361, 5 ст. Пневматический Длиннобазовое шасси, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1912-70М 6х6 12,5 4320 ЯМЗ-53622-10 240 ЯМЗ-0905, 5 ст. Пневматический Длиннобазовое шасси, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1912-72М 6х6 12,5 4320 ЯМЗ-53642-10 285 ЯМЗ-1105, 5 ст. Пневматический Длиннобазовое шасси, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1912-72МИ03 6х6 13,7 4320 ЯМЗ-53642-10 285 ЯМЗ-1105, 5 ст. Пневматический Длиннобазовое шасси, ДОМ, ДЗК, передняя подвеска усиленная (г/п 6500 кг), задний свес рамы удлинен на 333 мм
4320-1921-60М 6х6 12 4320 ЯМЗ-65654-01 230 ЯМЗ-2361, 5 ст. Пневматический Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДЗК, задний свес рамы удлинен на 333 мм
4320-1921-72М 6х6 12,5 4320 ЯМЗ-53642-10 285 ЯМЗ-1105, 5 ст. Пневматический Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДЗК, задний свес рамы удлинен на 333 мм
4320-1922-60М 6х6 12 4320 ЯМЗ-65654-01 230 ЯМЗ-2361, 5 ст. Пневматический Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1922-72М 6х6 12,5 4320 ЯМЗ-53642-10 285 ЯМЗ-1105, 5 ст. Пневматический Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1916-60М 6х6 12 4320 ЯМЗ-65654-01 230 ЯМЗ-2361, 5 ст. Пневматический Длиннобазовое шасси, ДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
4320-1916-60МИ03 6х6 13,2 4320 ЯМЗ-65654-01 230 ЯМЗ-2361, 5 ст. Пневматический Длиннобазовое шасси, ДОМ усиленный, ДЗК, передняя подвеска усиленная (г/п 6500 кг), задний свес рамы удлинен на 333 мм
4320-1916-70М 6х6 12 4320 ЯМЗ-53622-10 240 ЯМЗ-0905, 5 ст. Пневматический Длиннобазовое шасси, ДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
4320-1916-72М 6х6 12,5 4320 ЯМЗ-53642-10 285 ЯМЗ-1105, 5 ст. Пневматический Длиннобазовое шасси, ДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
4320-1916-72МИ03 6х6 13,7 4320 ЯМЗ-53642-10 285 ЯМЗ-1105, 5 ст. Пневматический Длиннобазовое шасси, ДОМ усиленный, ДЗК, передняя подвеска усиленная (г/п 6500 кг), задний свес рамы удлинен на 333 мм
4320-1926-60М 6х6 12 4320 ЯМЗ-65654-01 230 ЯМЗ-2361, 5 ст. Пневматический Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
4320-1953-60М 6х6 12 4320 ЯМЗ-65654-01 230 ЯМЗ-2361, 5 ст. Пневматический Длиннобазовое шасси, без выводов на прицеп, без ДЗК, задний свес рамы удлинен на 333 мм
4320-1953-72М 6х6 12,5 4320 ЯМЗ-53642-10 285 ЯМЗ-1105, 5 ст. Пневматический Длиннобазовое шасси, без выводов на прицеп, без ДЗК, задний свес рамы удлинен на 333 мм
4320-1951-72М 6х6 12,5 4320 ЯМЗ-53642-10 285 ЯМЗ-1105, 5 ст. Пневматический Длиннобазовое шасси, без ДЗК, задний свес рамы удлинен на 333 мм

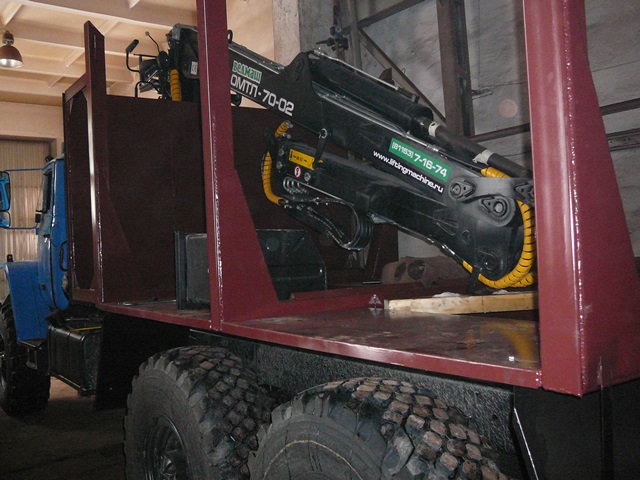

Сортиментовозный тягач на высокопроходимом автошасси «Урал 4320-1912-60М» с гидроманипулятором,  служит для перевозки сортиментов длиной до 6 метров по любым типам дорог.

Гидроманупулятор можно установить за кабиной и на заднем свесе авто.
При установке за кабиной Вы можете увеличить грузоподъемность этого автомобиля, укомплектовав его прицепом.

Гидроманипулятор ОМТЛ 70-02 (ПЛ-70-02)

   Гидроманипулятор ОМТЛ 70-02 (ПЛ-70-02) Предназначен для использования в лесопромышленном комплексе в качестве погрузо-разгрузочного средства

Гидроманипулятор ОМТЛ-70-03 представляет собой модификацию, оснащенную гидравлическим приводом, который управляет балками аутригеров. В отличие от предыдущих моделей, где балки аутригеров выдвигались вручную, такое исполнение позволяет существенно сократить время, уходящее на подготовку к работе гидроманипулятора и по окончании работы на его свертывание.

Гидроманипулятор ОМТЛ 70-04 оборудован телескопическим двойным удлинителем стрелы. Использование двойного удлинителя дает возможность расширить рабочую зону гидроманипулятора увеличения предельного вылета, что обеспечивает загрузку и прицепа, и тягача. Модели данной серии также могут комплектоваться дополнительными рабочими органами, например: ротаторами, захватами, крюковыми подвесками, грейферами и т.д.
