Габаритные размеры, мм | 6749A4-10 |
- длина | 8475...9200 |
- ширина | 2550 |
- высота | 3990 |
База, мм | 3690...4400+1320 |
Колея колес, мм | 2050/2050 |
Масса транспортного средства
в снаряженном состоянии, кг | 10125...13025 |
Полная масса транспортного средства (технически допустимая), кг | 21600 |
Распределение полной массы автомобиля, кг: | |
– на первую ось | 5800 |
– на вторую ось | 7900 |
– на третью ось | 7900 |
Максимальная масса автопоезда (технически допустимая), кг | 33600 |
Максимальная масса прицепа, полуприцепа (с тормозной системой), кг | 12000 |
Технически допустимая максимальная нагрузка на опорно-сцепное устройст-во, даН | - |
Шасси «КамАЗ 43118»
| Модель | КамАЗ 43118 |
| Колёсная формула | 6 x 6 |
| Весовые параметры и нагрузки |
|---|
| Снаряженная масса а/м, кг | 8600 |
| Допустимая масса надстройки с грузом, кг | 12000 |
| Полная масса а/м с надстройкой, кг | 20750 |
| Двигатель |
|---|
| Модель | КАМАЗ 740.662-300(Е-4) |
| Тип | дизельный с турбонадувом, с промежуточным охлаждением наддувочного воздуха |
| Номинальная мощность, кВт (л.с.) | 180 (245) |
| Система питания |
|---|
| Вместимость топливного бака, л | 210 + 210 или 170 + 125 |
| Коробка передач |
|---|
| Тип | механическая, десятиступенчатая |
Гидроманипулятор ОМТЛ 70-02 (ПЛ-70-02)
| технические характеристики | |
| момент грузовой, кНм | 70 |
| грузоподъемность при наибольшем вылете,кг | 900 |
| грузоподъемность при вылете 3 м, кг | 2050 |
| наибольший вылет, м | 7,3 |
| угол поворота колонны, град. | 400 |
| масса манипулятора (без захвата с ротатором), кг | -2100
-2160
-1450 |
| масса рабочего органа (ПЛ-70.40), кг | 255 |
| площадь поперечного сечения рабочего органа при сомкнутых концах челюстей, м2 | 0,35 |
| угол поворота вала ротатора, гр. бесконечный | |

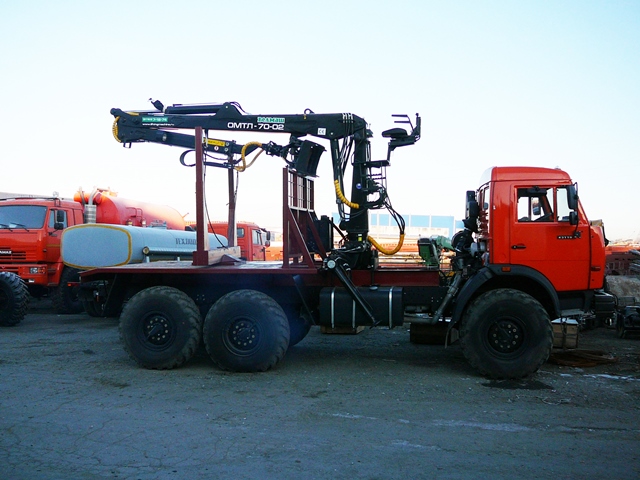

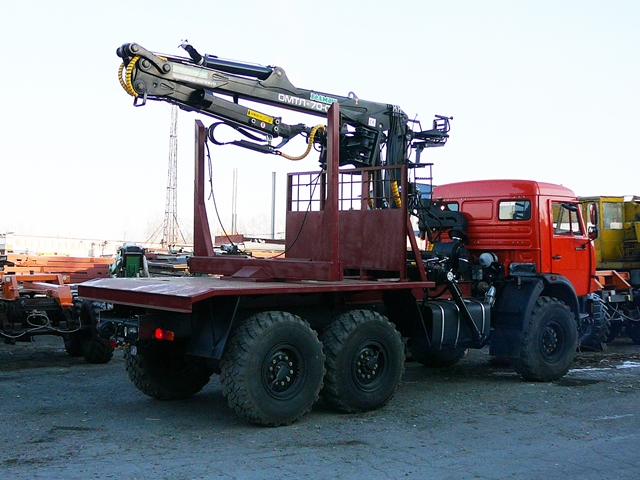

Лесовозный тягач на шасси «Камаз 43118» с ГС ОМТЛ-70-02 (ПЛ-70-02) предназначен для самостоятельной загрузки, выгрузки и перевозки сортиментов в составе автопоезда.
Гидроманипуляторная установка ОМТЛ 70.02 (ранее производитель маркировал ее как ПЛ-70-02) позволяет производить загрузку и разгрузку леса, хлыста массой до двух тонн.

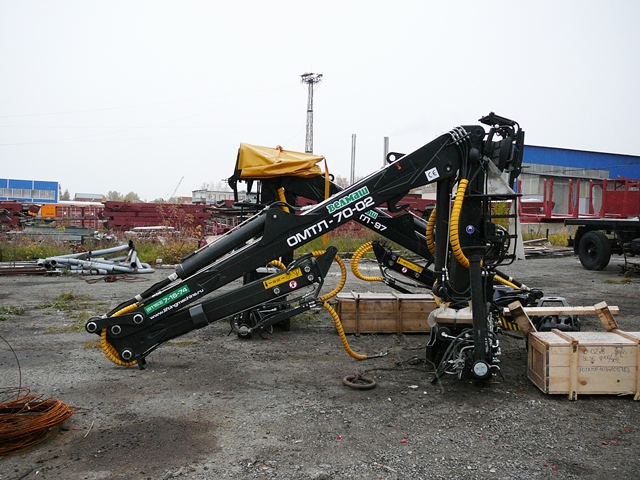

Гидроманипулятор ОМТЛ 70-02 (ПЛ-70-02)
Гидроманипулятор ОМТЛ 70-02 (ПЛ-70-02) Предназначен для использования в лесопромышленном комплексе в качестве погрузо-разгрузочного средства
Гидроманипулятор ОМТЛ-70-03 представляет собой модификацию, оснащенную гидравлическим приводом, который управляет балками аутригеров. В отличие от предыдущих моделей, где балки аутригеров выдвигались вручную, такое исполнение позволяет существенно сократить время, уходящее на подготовку к работе гидроманипулятора и по окончании работы на его свертывание.
Гидроманипулятор ОМТЛ 70-04 оборудован телескопическим двойным удлинителем стрелы. Использование двойного удлинителя дает возможность расширить рабочую зону гидроманипулятора увеличения предельного вылета, что обеспечивает загрузку и прицепа, и тягача. Модели данной серии также могут комплектоваться дополнительными рабочими органами, например: ротаторами, захватами, крюковыми подвесками, грейферами и т.д.
