Габаритные размеры, мм | 6749A4-10 |
- длина | 8475...9200 |
- ширина | 2550 |
- высота | 3990 |
База, мм | 3690...4400+1320 |
Колея колес, мм | 2050/2050 |
Масса транспортного средства
в снаряженном состоянии, кг | 10125...13025 |
Полная масса транспортного средства (технически допустимая), кг | 21600 |
Распределение полной массы автомобиля, кг: | |
– на первую ось | 5800 |
– на вторую ось | 7900 |
– на третью ось | 7900 |
Максимальная масса автопоезда (технически допустимая), кг | 33600 |
Максимальная масса прицепа, полуприцепа (с тормозной системой), кг | 12000 |
Технически допустимая максимальная нагрузка на опорно-сцепное устройст-во, даН | - |
Шасси «КамАЗ 43118»
| Модель | КамАЗ 43118 |
| Колёсная формула | 6 x 6 |
| Весовые параметры и нагрузки |
|---|
| Снаряженная масса а/м, кг | 8600 |
| Допустимая масса надстройки с грузом, кг | 12000 |
| Полная масса а/м с надстройкой, кг | 20750 |
| Двигатель |
|---|
| Модель | КАМАЗ 740.662-300(Е-4) |
| Тип | дизельный с турбонадувом, с промежуточным охлаждением наддувочного воздуха |
| Номинальная мощность, кВт (л.с.) | 180 (245) |
| Система питания |
|---|
| Вместимость топливного бака, л | 210 + 210 или 170 + 125 |
| Коробка передач |
|---|
| Тип | механическая, десятиступенчатая |
Гидроманипулятор СФ-65С
№ п/п | Наименование показателей | Значения |
1 | Подъемный момент при вылете 7,1 м, кНм (т.м.). | 62,5(6,37) |
1.1 | Грузоподъемность при макс. вылете, кН(т) | 6,35(0,65) |
2 | Вылет, м | |
| наибольший | 7,1 |
| наименьший* | 0,7 |
3 | Ход удлинителя рукояти, мм | 1050 |
4 | Угол поворота манипулятора в горизонтальной плоскости, градус | 0-415 |
5 | Максимальный крутящий момент механизма поворота, кНм | 16 |
6 | Габаритные размеры манипулятора в транспортном положении, м | |
| Длина | 4,300 |
| Ширина | 2,495 |
| Высота | 2,500 |
7 | Конструктивная масса манипулятора (без рабочего органа и механизма поворота рабочего органа), т | 1,65 |
8 | Номинальное давление рабочей жидкости в гидросистеме, Мпа | 17 |
9 | Тип основного рабочего органа | Грейферный захват |
10 | Площадь сечения рабочего органа при сомкнутых челюстях, м2 | 0,35 |
11 | Угол поворота рабочего органа | Не ограничен |
12 | Насос | |
| Тип насоса | Аксиально-поршневой |
| Номинальная подача, л/мин | 79,8 |
| Номинальная частота вращения, об/мин. | 1500 |
| Номинальная потребляемая мощность, кВт | 29,2 |
| Номинальное давление рабочей жидкости на выходе, МПа (кгс/см2) | 20(200) |
13 | Масса манипулятора с рабочим органом, механизмом поворота рабочего органа, комплектом изделий для монтажа манипулятора | 2,1 |
14 | на базовую машину и индивидуальным комплектом ЗИП, т | |
Примечание: * Наименьшее расстояние между вертикальными осями вращения манипулятора и рабочего органа, измеряемое при крайнем верхнем положении стрелы со сложенной рукоятью.
Место управления. При работе и испытании - с кресла оператора, расположенного на стойке манипулятора (возможны варианты управления из кабины транспортного средства или отдельно расположенной); опорами - с земли.
Способ управления - гидравлический.

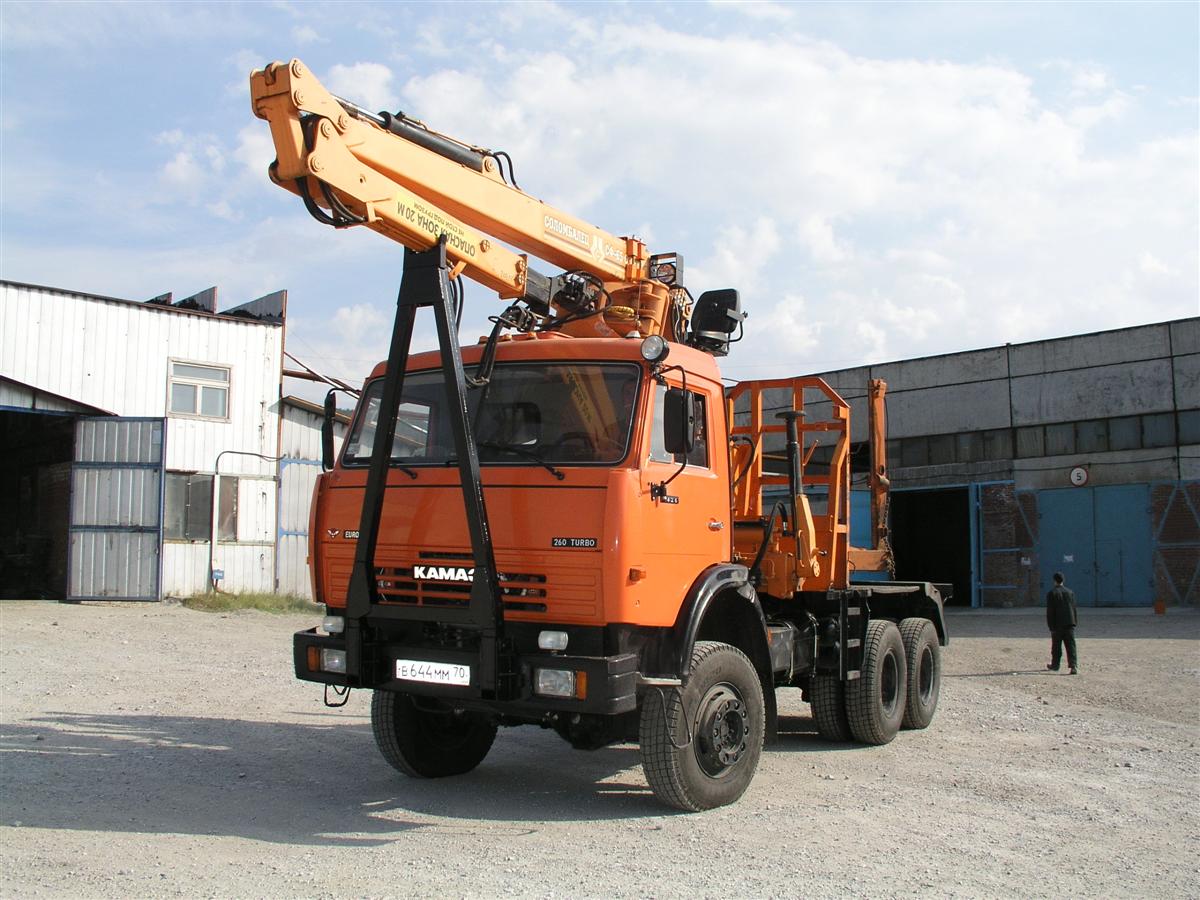

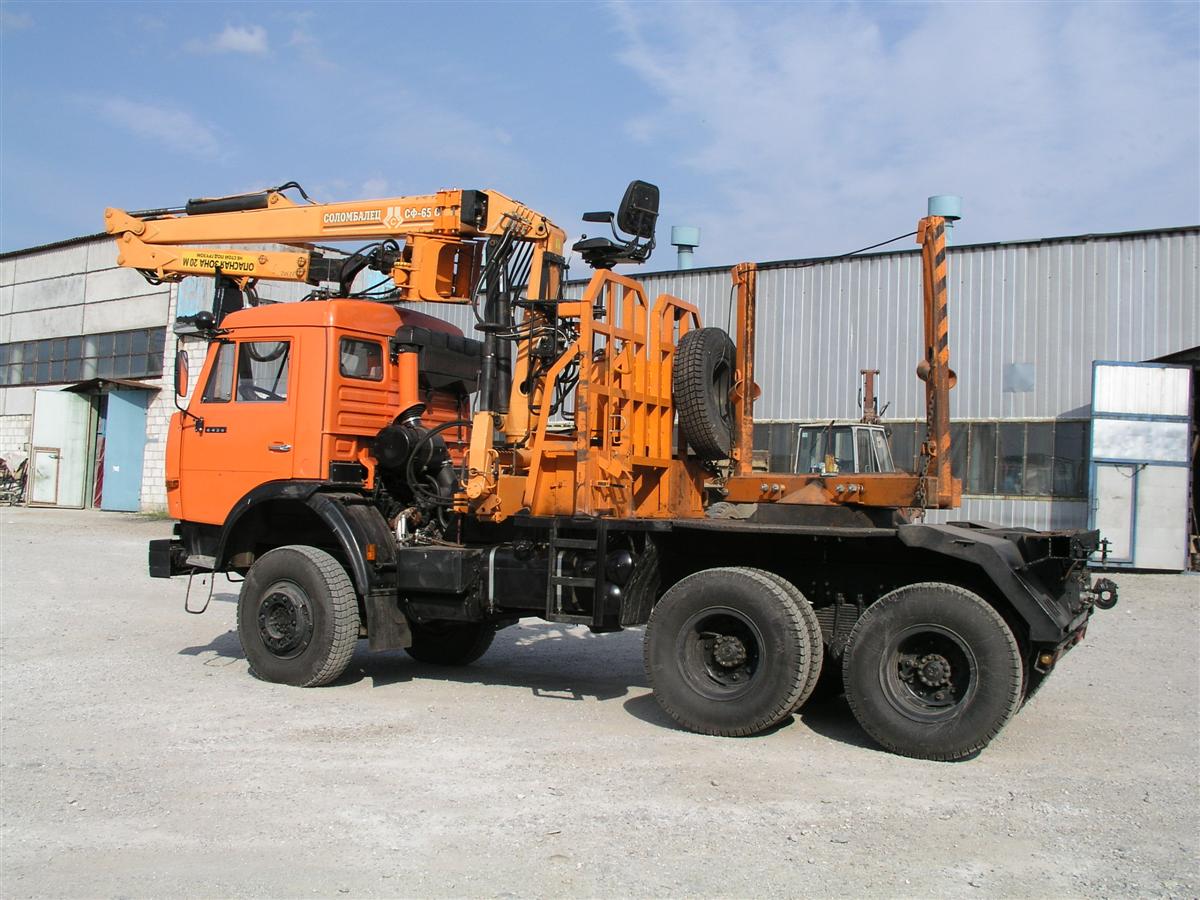

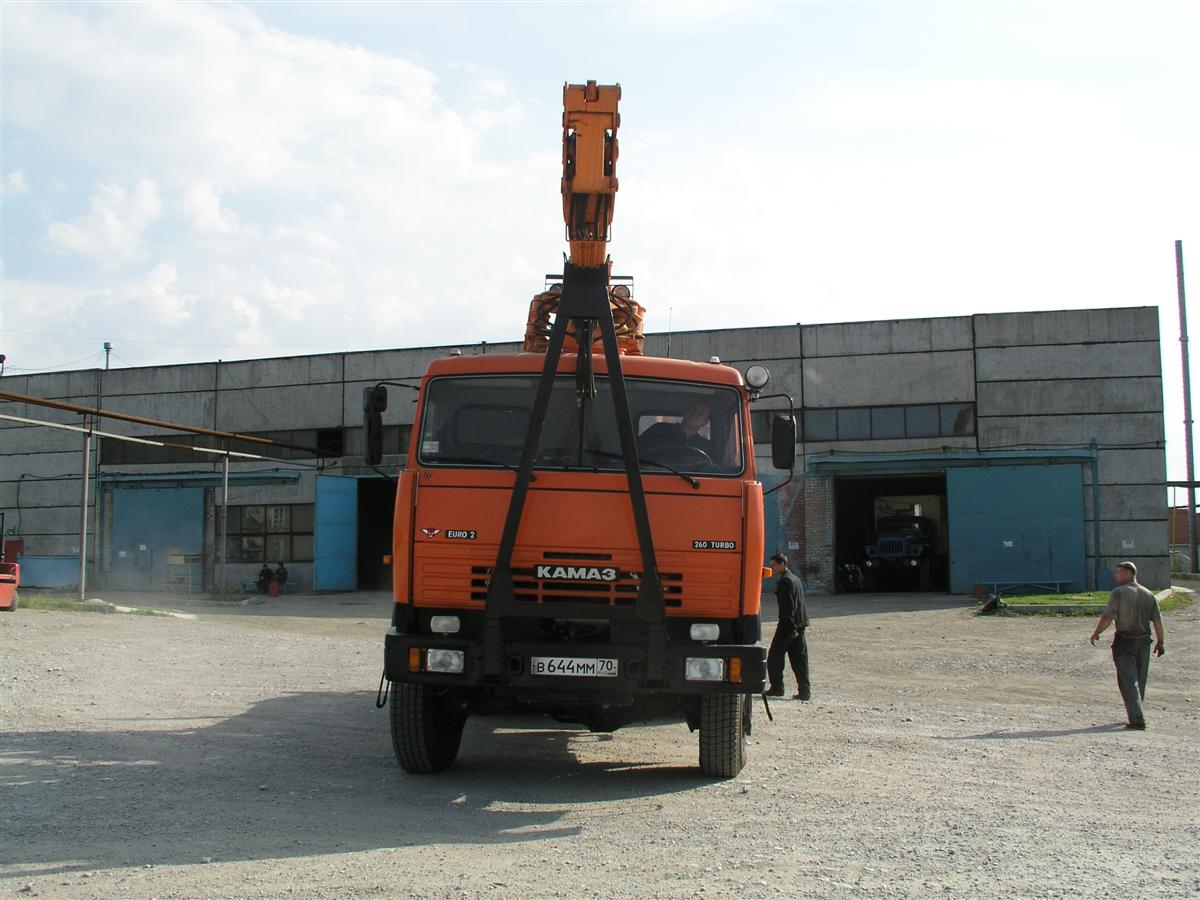

Лесовозный тягач на базе шасси «КамАЗ 43118» с ГМ СФ-65 предназначен для самостоятельной загрузки, выгрузки и перевозки сортиментов в составе автопоезда.
Преимущество лесовоза с гидроманипулятором очевидно: манипулятор – это многофункциональная установка, позволяющая выполнять грузоподъёмные операции. Краноманипулятор позволяет погрузить и разгрузить любой крупногабаритный груз.
