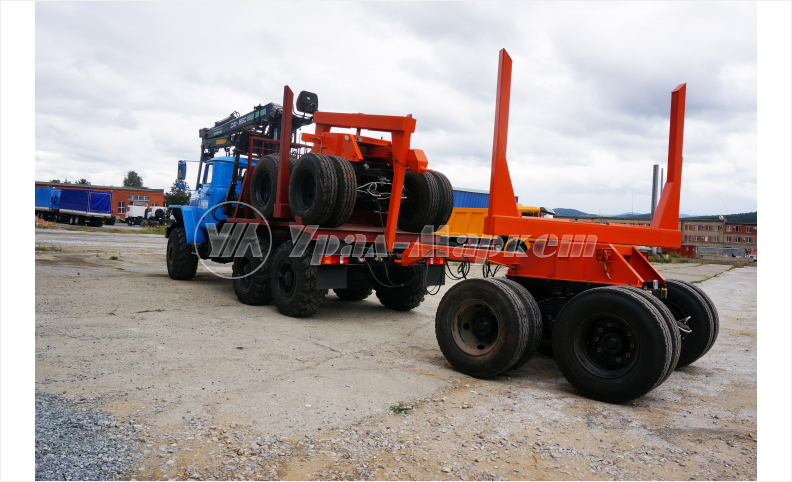

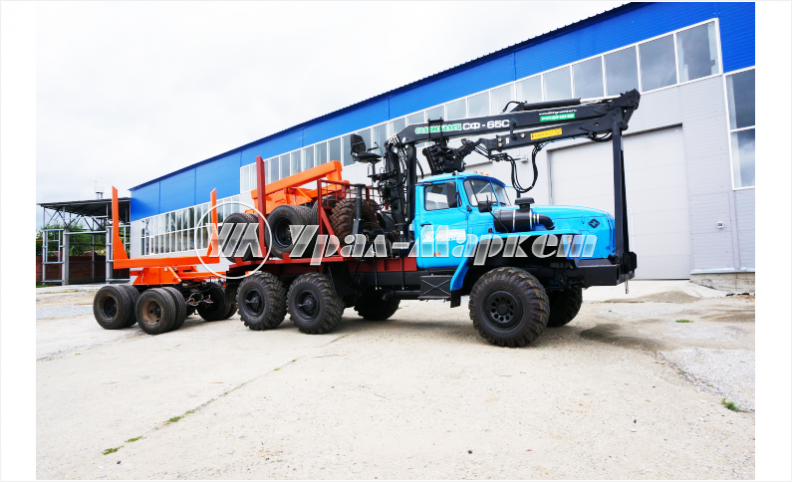

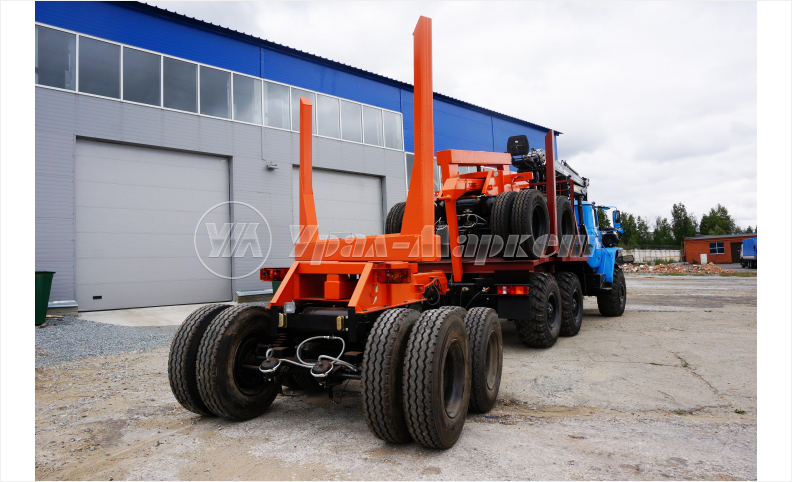

Лесовоз с гидроманипулятором СФ-65С 4456N4-20 на шасси Урал 5557-1112-60М

нет в наличии

от 3 935 000 р.

Технические характеристики
Варианты комплектации
Подробное описание

Лесовоз 4456N4-20

Базовое шасси	Урал 5557-1151-60М
Габаритные размеры, мм
- длина	8230
- ширина	2500
- высота	3010
База, мм	3800 + 1400
Колея передних/задних колес, мм	2010-2040/2010-2040
Масса транспортного средства в снаряженном состоянии, кг	12600-12700
Технически допустимая максимальная масса транспортного средства, кг	21300
Технически допустимая максимальная масса, приходящая на каждую из осей транспортного средства, начиная с передней оси, кг
- на первую ось	6130
- на вторую ось	8000
- на третью ось	8000
Технически допустимая максимальная масса автопоезда, кг	33630
Максимальная масса прицепа, кг - прицеп с тормозной системой	11500
Лесовозная платформа
Тип	Металлическая, оборудована поворотным коником и передним защитным ограждением

Шасси «Урал 5557-1151-60М»

Основные характеристики
Колесная формула	6x6
Масса снаряженного шасси	8,335 т
Полная масса автомобиля	21,3 т
Масса размещаемого и перевозимого груза	12 т
Полная масса буксируемого прицепа (полуприцепа)	11,5 т
Максимальная скорость	80 км/ч
Емкость топливного бака	300 л
Дорожный просвет, мм	360 мм
Внешний габаритный радиус поворота по буферу	10,8 м
Габаритные размеры автомобиля	7921х2500х2740 (в мм)
Подвеска
Передняя	На двух полуэллиптических рессорах с гидравлическими телескопическими амортизаторами
Задняя	Балансирная с реактивными штангами
Тормозная система
Рабочая тормозная система	Барабанного типа с пневмогидравлическим приводом
Вспомогательная тормозная система	Тормоз-замедлитель моторного типа, компрессионный, устанавливается в системе выпуска газов
Стояночная тормозная система	Тормозной механизм барабанного типа, установлен на выходном валу раздаточной коробки
Электрооборудование
Система электрооборудования	Однопроводная, с номинальным напряжением 24В
Аккумуляторная батарея	2 шт., ёмкость 190 А·ч каждая
Генератор	Переменного тока, мощность 1000 Вт, работает совместно с бесконтактным регулятором напряжения
Стартер	Электромагнитного включения, максимальная мощность 8,2 кВт
Кабина
Тип кабины	Цельнометаллическая, трехместная, двухдверная, оборудована средствами повышенной термошумоизоляции, системой вентиляции и отопления, регулируемым сиденьем водителя
Рама
Тип	Клепанная, состоит из двух штампованных лонжеронов, содиненных между собой поперечинами
Монтажная длина рамы под размещение оборудования, мм
Колеса
Тип	Дисковые
Шины	425/85 R21 (КАМА-1260, Бел-1260, О-184)
Распределение нагрузки автомобиля полной массы
На передний мост	5,3 т
На заднюю тележку	16 т
Распределение нагрузки снаряженного автомобиля
- на передний мост	4,35 т
- на заднюю тележку	3,985 т

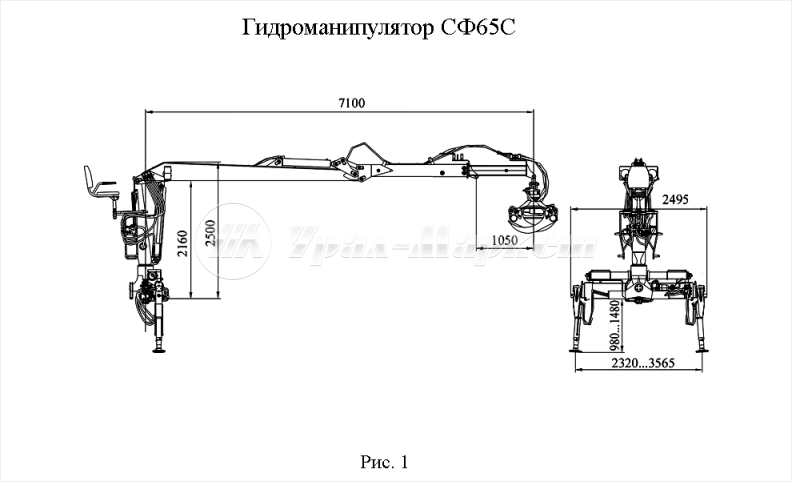

Гидроманипулятор СФ-65С

№ п/п	Наименование показателей	Значения
1	Подъемный момент при вылете 7,1 м, кНм (т.м.).	62,5(6,37)
1.1	Грузоподъемность при макс. вылете, кН(т)	6,35(0,65)
2	Вылет, м
	наибольший	7,1
	наименьший*	0,7
3	Ход удлинителя рукояти, мм	1050
4	Угол поворота манипулятора в горизонтальной плоскости, градус	0-415
5	Максимальный крутящий момент механизма поворота, кНм	16
6	Габаритные размеры манипулятора в транспортном положении, м
	Длина	4,300
	Ширина	2,495
	Высота	2,500
7	Конструктивная масса манипулятора (без рабочего органа и механизма поворота рабочего органа), т	1,65
8	Номинальное давление рабочей жидкости в гидросистеме, Мпа	17
9	Тип основного рабочего органа	Грейферный захват
10	Площадь сечения рабочего органа при сомкнутых челюстях, м2	0,35
11	Угол поворота рабочего органа	Не ограничен
12	Насос
	Тип насоса	Аксиально-поршневой
	Номинальная подача, л/мин	79,8
	Номинальная частота вращения, об/мин.	1500
	Номинальная потребляемая мощность, кВт	29,2
	Номинальное давление рабочей жидкости на выходе, МПа (кгс/см2)	20(200)
13	Масса манипулятора с рабочим органом, механизмом поворота рабочего органа, комплектом изделий для монтажа манипулятора	2,1
14	на базовую машину и индивидуальным комплектом ЗИП, т

Примечание: * Наименьшее расстояние между вертикальными осями вращения манипулятора и рабочего органа, измеряемое при крайнем верхнем положении стрелы со сложенной рукоятью.
Место управления. При работе и испытании - с кресла оператора, расположенного на стойке манипулятора (возможны варианты управления из кабины транспортного средства или отдельно расположенной); опорами - с земли.
Способ управления - гидравлический.

На шаси Урал 5557-1112-60М	Двигатель ЯМЗ-65654 230 л.с.	Цена авто: звоните
На шаси Урал 5557-1112-70М	Двигатель ЯМЗ-53622-10 285 л.с.	Цена авто: звоните
На шаси Урал 5557-1112-72М	Двигатель ЯМЗ-53642-10 285 л.с.	Цена авто: звоните
На шаси Урал 4320-1951-60М	Двигатель ЯМЗ-65654 230 л.с.	Цена авто: звоните
На шаси Урал 4320-1912-70М	Двигатель ЯМЗ-53622-10 285 л.с.	Цена авто: звоните
На шаси Урал 4320-1951-72М	Двигатель ЯМЗ-53642-10 285 л.с.	Цена авто: звоните

Шасси «Урал 5557-1151-60М»

Модификация		г.п.	Тип кабины	Модель двигателя	л.с.	Коробка передач	Привод тормозной системы	Особенности комплектации
5557-1112-60М	6х6	12,0	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1112-70М	6х6	12,5	4320	ЯМЗ-53622-10	240	ЯМЗ-0905, 5 ст.	Пневматический	ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1112-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1116-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	ДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
5557-1121-60М	6х6	12,0	4320,0	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	КОМ с насосом НШ-32У3Л, ДЗК, задний свес рамы удлинен на 333 мм
5557-1121-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	КОМ с насосом НШ-32У3Л, ДЗК, задний свес рамы удлинен на 333 мм
5557-1122-60М	6х6	12	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	КОМ с насосом НШ-32У3Л, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1122-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	КОМ с насосом НШ-32У3Л, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
5557-1141-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	КОМ с фланцем, ДЗК, задний свес рамы удлинен на 333 мм
5557-1151-60М	6х6	12	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	Без ДЗК, кронштейны для крепления надрамника 5557, задний свес удлинен на 333 мм
5557-1152-60М	6х6	12	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	ДОМ, без ДЗК, кронштейны для крепления надрамника 5557, задний свес удлинен на 333 мм
5557-1152-70М	6х6	12	4320	ЯМЗ-53622-10	240	ЯМЗ-0905, 5 ст.	Пневматический	ДОМ, без ДЗК, кронштейны для крепления надрамника 5557, задний свес удлинен на 333 мм
5557-1152-70МИ03	6х6	13,2	4320	ЯМЗ-53622-10	240	ЯМЗ-0905, 5 ст.	Пневматический	ДОМ, без ДЗК, передняя подвеска усиленная (г/п 6500 кг), кронштейны для крепления надрамника 5557, задний свес удлинен на 333 мм

Лесовозный тягач на высокопроходимом шасси «Урал 5557-1112-60М» с гидроманипулятором СФ-65С, установленным за кабиной служит для перевозки сортиментов длиной до 6 метров по любым типам дорог.
