Сортиментовоз с гидроманипулятором СФ-65С 4456N7-20 на шасси Урал 4320-1912-60М

нет в наличии

от 3 845 000 р.

показать фотографии

Технические характеристики
Варианты комплектации
Подробное описание

Лесовоз 4456N5-20

Гидроманипулятор СФ-65С

№ п/п	Наименование показателей	Значения
1	Подъемный момент при вылете 7,1 м, кНм (т.м.).	62,5(6,37)
1.1	Грузоподъемность при макс. вылете, кН(т)	6,35(0,65)
2	Вылет, м
	наибольший	7,1
	наименьший*	0,7
3	Ход удлинителя рукояти, мм	1050
4	Угол поворота манипулятора в горизонтальной плоскости, градус	0-415
5	Максимальный крутящий момент механизма поворота, кНм	16
6	Габаритные размеры манипулятора в транспортном положении, м
	Длина	4,300
	Ширина	2,495
	Высота	2,500
7	Конструктивная масса манипулятора (без рабочего органа и механизма поворота рабочего органа), т	1,65
8	Номинальное давление рабочей жидкости в гидросистеме, Мпа	17
9	Тип основного рабочего органа	Грейферный захват
10	Площадь сечения рабочего органа при сомкнутых челюстях, м2	0,35
11	Угол поворота рабочего органа	Не ограничен
12	Насос
	Тип насоса	Аксиально-поршневой
	Номинальная подача, л/мин	79,8
	Номинальная частота вращения, об/мин.	1500
	Номинальная потребляемая мощность, кВт	29,2
	Номинальное давление рабочей жидкости на выходе, МПа (кгс/см2)	20(200)
13	Масса манипулятора с рабочим органом, механизмом поворота рабочего органа, комплектом изделий для монтажа манипулятора	2,1
14	на базовую машину и индивидуальным комплектом ЗИП, т

Примечание: * Наименьшее расстояние между вертикальными осями вращения манипулятора и рабочего органа, измеряемое при крайнем верхнем положении стрелы со сложенной рукоятью.
Место управления. При работе и испытании - с кресла оператора, расположенного на стойке манипулятора (возможны варианты управления из кабины транспортного средства или отдельно расположенной); опорами - с земли.
Способ управления - гидравлический.

Шасси «Урал 4320-1912-60М» Длиннобазовое

Основные характеристики
Колесная формула	6x6
Масса снаряженного шасси	8,74 т
Полная масса автомобиля	21,3 т
Масса размещаемого и перевозимого груза	12 т
Полная масса буксируемого прицепа (полуприцепа)	11,5 т
Максимальная скорость	80 км/ч
Внешний габаритный радиус поворота по буферу	14 м
Емкость топливного бака	300 л + 210 л
Дорожный просвет	360 мм
Кабина
Тип кабины	Цельнометаллическая, 3-местная, 2-дверная, со спальником, оборудована средствами повышенной термошумоизоляции, системой вентиляции и отопления, регулируемым сиденьем водителя
Двигатель
Модель/Тип	ЯМЗ-65654-01, дизель, 4-тактный, 6-цилиндровый, с непосредственным вспрыском топлива , V-образный, "Евро-4"
Рабочий объем	11,15 л
Номинальная мощность при 2100 мин^-1	169 кВт (230 л.с.)
Максимальный крутящий момент при 1100-1300 мин-1	882 Нм (90 кгсм)
Трансмиссия
Рулевое управление	Со встроенным гидравлическим усилителем двухстороннего действия
Сцепление	ZF SACHS MFZ, 430, сухое, однодисковое
Коробка передач	ЯМЗ-2361, механическая, пятиступенчатая с синхронизаторами на 2, 3, 4, 5 передачах
Раздаточная коробка	Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Карданная передача	Открытая, четырьмя валами, с шарнирами на игольчатых подшипниках
Ведущие мосты	Проходного типа с верхним расположением главной передачи
Подвеска
Передняя	зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
Задняя	зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах или зависимая, пневматическая, с продольными рычагами и реактивными штангами
Тормозная система
Рабочая тормозная система	Барабанного типа с пневмогидравлическим приводом
Вспомогательная тормозная система	Тормоз-замедлитель моторного типа, компрессионный, устанавливается в системе выпуска газов
Стояночная тормозная система	Тормозной механизм барабанного типа, установлен на выходном валу раздаточной коробки
Электрооборудование
Система электрооборудования	Однопроводная, с номинальным напряжением 24В
Аккумуляторная батарея	2 шт., ёмкость 190 А·ч каждая
Генератор	Переменного тока, мощность 1000 Вт, работает совместно с бесконтактным регулятором напряжения
Стартер	Электромагнитного включения, максимальная мощность 8,2 кВт
Рама
Тип	Клепанная, состоит из двух штампованных лонжеронов, содиненных между собой поперечинами
Колеса
Тип	Дисковые
Шины	425/85 R21 (КАМА-1260, Бел-1260, О-184)

На шаси Урал 4320-1951-60М	Двигатель ЯМЗ-65654 230 л.с.	Цена авто: звоните
На шаси Урал 4320-1912-70М	Двигатель ЯМЗ-53622-10 285 л.с.	Цена авто: звоните
На шаси Урал 4320-1951-72М	Двигатель ЯМЗ-53642-10 285 л.с.	Цена авто: звоните

Шасси «Урал 4320-1912-60М» Длиннобазовое

Модификация		г.п.	Тип кабины	Модель двигателя	л.с.	Коробка передач	Привод тормозной системы	Особенности комплектации
4320-1912-60М	6х6	12	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	Длиннобазовое шасси, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1912-70М	6х6	12,5	4320	ЯМЗ-53622-10	240	ЯМЗ-0905, 5 ст.	Пневматический	Длиннобазовое шасси, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1912-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	Длиннобазовое шасси, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1912-72МИ03	6х6	13,7	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	Длиннобазовое шасси, ДОМ, ДЗК, передняя подвеска усиленная (г/п 6500 кг), задний свес рамы удлинен на 333 мм
4320-1921-60М	6х6	12	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДЗК, задний свес рамы удлинен на 333 мм
4320-1921-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДЗК, задний свес рамы удлинен на 333 мм
4320-1922-60М	6х6	12	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1922-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДОМ, ДЗК, задний свес рамы удлинен на 333 мм
4320-1916-60М	6х6	12	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	Длиннобазовое шасси, ДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
4320-1916-60МИ03	6х6	13,2	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	Длиннобазовое шасси, ДОМ усиленный, ДЗК, передняя подвеска усиленная (г/п 6500 кг), задний свес рамы удлинен на 333 мм
4320-1916-70М	6х6	12	4320	ЯМЗ-53622-10	240	ЯМЗ-0905, 5 ст.	Пневматический	Длиннобазовое шасси, ДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
4320-1916-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	Длиннобазовое шасси, ДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
4320-1916-72МИ03	6х6	13,7	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	Длиннобазовое шасси, ДОМ усиленный, ДЗК, передняя подвеска усиленная (г/п 6500 кг), задний свес рамы удлинен на 333 мм
4320-1926-60М	6х6	12	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	Длиннобазовое шасси, КОМ с насосом НШ-32У3Л, ДОМ усиленный, ДЗК, задний свес рамы удлинен на 333 мм
4320-1953-60М	6х6	12	4320	ЯМЗ-65654-01	230	ЯМЗ-2361, 5 ст.	Пневматический	Длиннобазовое шасси, без выводов на прицеп, без ДЗК, задний свес рамы удлинен на 333 мм
4320-1953-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	Длиннобазовое шасси, без выводов на прицеп, без ДЗК, задний свес рамы удлинен на 333 мм
4320-1951-72М	6х6	12,5	4320	ЯМЗ-53642-10	285	ЯМЗ-1105, 5 ст.	Пневматический	Длиннобазовое шасси, без ДЗК, задний свес рамы удлинен на 333 мм

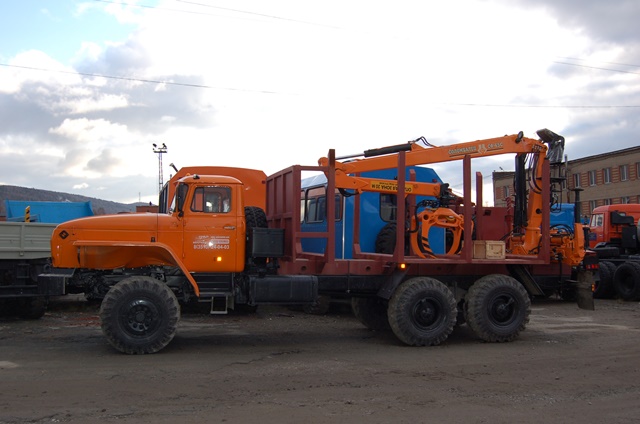

ортиментовозный тягач на высокопроходимом автошасси «Урал 4320-1912-60М» с гидроманипулятором, служит для перевозки сортиментов длиной до 6 метров по любым типам дорог.

Гидроманупулятор можно установить за кабиной и на заднем свесе авто.
При установке за кабиной Вы можете увеличить грузоподъемность этого автомобиля, укомплектовав его прицепом.
