Габаритные размеры, мм | 6749B2-10 |
- длина | 7560...9655 |
- ширина | 2550 |
- высота | 3880 |
База, мм | 3690...4100+1320 |
Колея колес, мм | 2080/1890 |
Масса транспортного средства
в снаряженном состоянии, кг | 12685...13125 |
Полная масса транспортного средства (технически допустимая), кг | 25200 |
Распределение полной массы автомобиля, кг: | |
– на первую ось | 6200 |
– на вторую ось | 9500 |
– на третью ось | 9500 |
Максимальная масса автопоезда (технически допустимая), кг | 38200 |
Максимальная масса прицепа, полуприцепа (с тормозной системой), кг | 13000 |
Шасси «КамАЗ 65111»
| Параметры масс |
|---|
| Снаряженная масса, кг | 8 200 |
| Полная масса, кг | 25 200 |
| Полная масса автопоезда, кг | 38 200 |
| Полная масса прицепа, кг | 13 000 |
| Допустимая масса надстройки с грузом, кг | 16 200 |
| Распределение нагрузки автомобиля снаряженной массы |
|---|
| Нагрузка на передний мост, кг | 4 200 |
| Нагрузка на заднюю тележку, кг | 4 000 |
| Распределение нагрузки автомобиля полной массы |
|---|
| Нагрузка на передний мост, кг | 6 000 |
| Нагрузка на заднюю тележку, кг | 19 200 |
| Система питания |
|---|
| Вместимость топливного бака, л | 210+350 |
| Коробка передач |
|---|
| Модель, тип | 154, механическая, 10-ступенчатая |
| Управление | Механическое, дистанционное |
| Главная передача |
|---|
| Передаточное отношение | 4,98 |
| Электрооборудование |
|---|
| Напряжение, В | 24 |
| Аккумуляторы, В/Ачас | 2 х 12 / 190 |
| Генератор, В/Вт | 28 / 2000 |
| Сцепление |
|---|
| Тип | диафрагменное, сухое, однодисковое |
| Привод | Гидравлический с пневмоусилителем |
| Тормоза |
|---|
| Привод | Пневматический |
| Диаметр барабана, мм | 420 |
| Ширина тормозных накладок, мм | 180 |
| Суммарная площадь тормозных накладок, кв.см | 7 200 |
| Кабина |
|---|
| Тип | расположенная над двигателем, с высокой или низкой крышей |
| Исполнение | Без спального места |
Гидроманипулятор ОМТЛ 70-02 (ПЛ-70-02)
| технические характеристики | |
| момент грузовой, кНм | 70 |
| грузоподъемность при наибольшем вылете,кг | 900 |
| грузоподъемность при вылете 3 м, кг | 2050 |
| наибольший вылет, м | 7,3 |
| угол поворота колонны, град. | 400 |
| масса манипулятора (без захвата с ротатором), кг | -2100
-2160
-1450 |
| масса рабочего органа (ПЛ-70.40), кг | 255 |
| площадь поперечного сечения рабочего органа при сомкнутых концах челюстей, м2 | 0,35 |
| угол поворота вала ротатора, гр. бесконечный | |

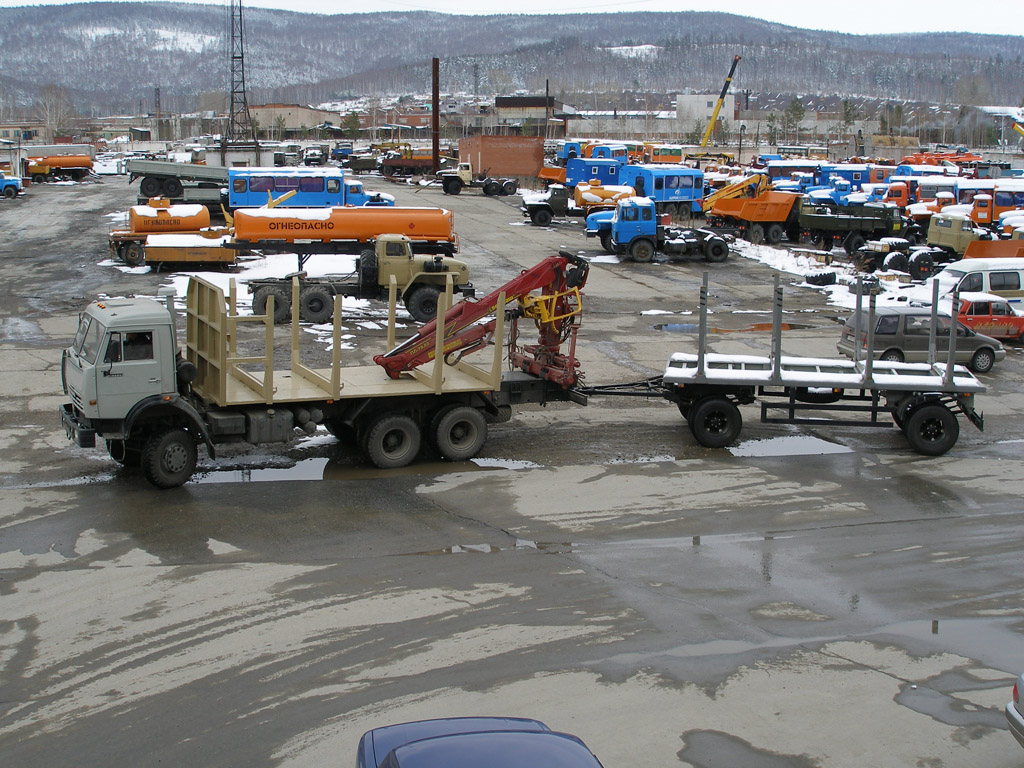

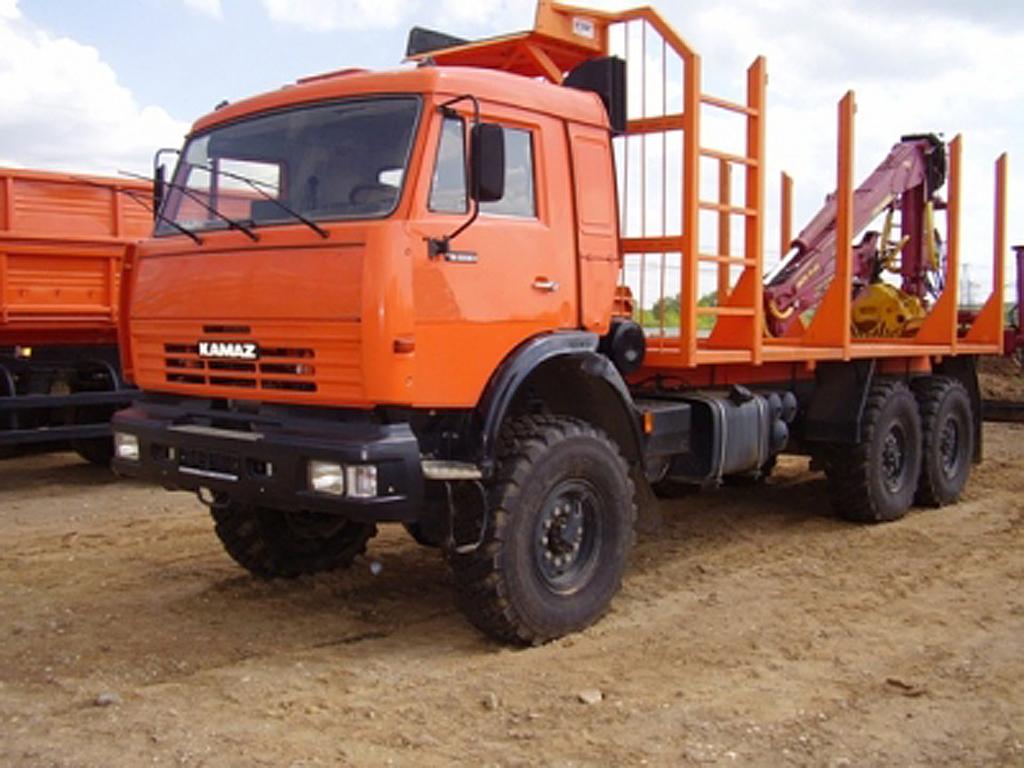

Сортиментовозный тягач «Камаз 65111» с ГМ ОМТЛ-70-02 (ПЛ-70-02) предназначен для погрузки, выгрузки и транспортировки сортиментов длиной от 2 до 6 метров по всем видам дорог и местности.
Автомобильной базой для сортиментовоза является «Камаз 65111» — дорожное шасси с высокой грузоподъемностью и колесной формулой 6х6.
Для выполнения манипуляций с сортиментом на тягач установлен гидроманипулятор ОМТЛ-70-02, который разработан специально для использования в лесопромышленном комплексе в качестве погрузочно-разгрузочного средства.
Шасси «КамАЗ 65111»
Шасси КамАЗ 65111, с колесной формулой 6х6, предназначено для монтажа различного специального оборудования.

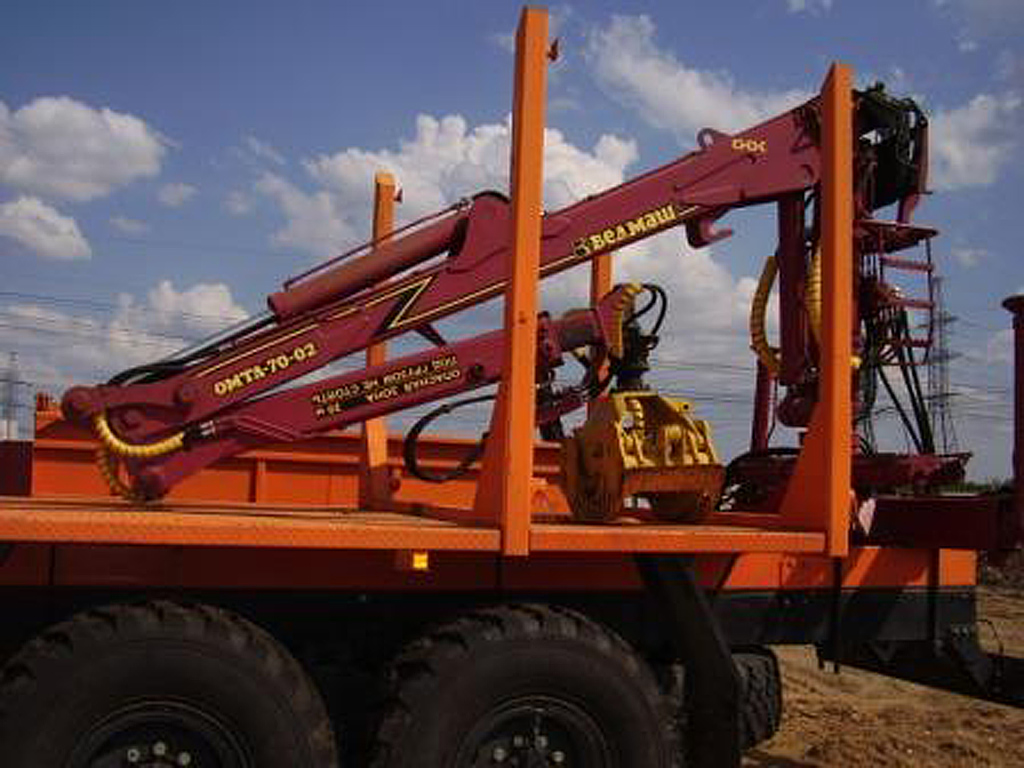

Гидроманипулятор ОМТЛ 70-02 (ПЛ-70-02)
Гидроманипулятор ОМТЛ 70-02 (ПЛ-70-02) Предназначен для использования в лесопромышленном комплексе в качестве погрузо-разгрузочного средства
Гидроманипулятор ОМТЛ-70-03 представляет собой модификацию, оснащенную гидравлическим приводом, который управляет балками аутригеров. В отличие от предыдущих моделей, где балки аутригеров выдвигались вручную, такое исполнение позволяет существенно сократить время, уходящее на подготовку к работе гидроманипулятора и по окончании работы на его свертывание.
Гидроманипулятор ОМТЛ 70-04 оборудован телескопическим двойным удлинителем стрелы. Использование двойного удлинителя дает возможность расширить рабочую зону гидроманипулятора увеличения предельного вылета, что обеспечивает загрузку и прицепа, и тягача. Модели данной серии также могут комплектоваться дополнительными рабочими органами, например: ротаторами, захватами, крюковыми подвесками, грейферами и т.д.
