Габаритные размеры, мм | 6749B2-10 |
- длина | 7560...9655 |
- ширина | 2550 |
- высота | 3880 |
База, мм | 3690...4100+1320 |
Колея колес, мм | 2080/1890 |
Масса транспортного средства
в снаряженном состоянии, кг | 12685...13125 |
Полная масса транспортного средства (технически допустимая), кг | 25200 |
Распределение полной массы автомобиля, кг: | |
– на первую ось | 6200 |
– на вторую ось | 9500 |
– на третью ось | 9500 |
Максимальная масса автопоезда (технически допустимая), кг | 38200 |
Максимальная масса прицепа, полуприцепа (с тормозной системой), кг | 13000 |
Шасси «КамАЗ 65111»
| Параметры масс |
|---|
| Снаряженная масса, кг | 8 200 |
| Полная масса, кг | 25 200 |
| Полная масса автопоезда, кг | 38 200 |
| Полная масса прицепа, кг | 13 000 |
| Допустимая масса надстройки с грузом, кг | 16 200 |
| Распределение нагрузки автомобиля снаряженной массы |
|---|
| Нагрузка на передний мост, кг | 4 200 |
| Нагрузка на заднюю тележку, кг | 4 000 |
| Распределение нагрузки автомобиля полной массы |
|---|
| Нагрузка на передний мост, кг | 6 000 |
| Нагрузка на заднюю тележку, кг | 19 200 |
| Система питания |
|---|
| Вместимость топливного бака, л | 210+350 |
| Коробка передач |
|---|
| Модель, тип | 154, механическая, 10-ступенчатая |
| Управление | Механическое, дистанционное |
| Главная передача |
|---|
| Передаточное отношение | 4,98 |
| Электрооборудование |
|---|
| Напряжение, В | 24 |
| Аккумуляторы, В/Ачас | 2 х 12 / 190 |
| Генератор, В/Вт | 28 / 2000 |
| Сцепление |
|---|
| Тип | диафрагменное, сухое, однодисковое |
| Привод | Гидравлический с пневмоусилителем |
| Тормоза |
|---|
| Привод | Пневматический |
| Диаметр барабана, мм | 420 |
| Ширина тормозных накладок, мм | 180 |
| Суммарная площадь тормозных накладок, кв.см | 7 200 |
| Кабина |
|---|
| Тип | расположенная над двигателем, с высокой или низкой крышей |
| Исполнение | Без спального места |
Гидроманипулятор СФ-85с
| Масса гидроманипулятора (без ротатора и грейфера), кг | 2 080 |
| Грузовой момент, т/м | 8,5 |
| Максимальный вылет стрелы, мм | 8 100 |
| Максимальная грузоподъемность, кг | 3 770 |
| Грузоподъемность на максимальном вылете, кг | 1 070 |
| Угол поворота стрелы, град. | 410 |
| Транспортная высота, мм | 2 530 |
| Транспортная ширина, мм | 1 096 |
| Гидронасос |
| Рабочее давление, МПа | 21 |
| Производительность, л/мин | 80 |
| Потребляемая мощность, кВт | 28 |
| Ротатор |
| Угол поворота, град. | полноповоротный |
| Поворотный момент, кНм | 1,4 |
| Масса, кг | 58 |
| Грейфер |
| Модель | А35 |
| Поперечное сечение, м | 0,35 |
| Масса, кг | 190 |

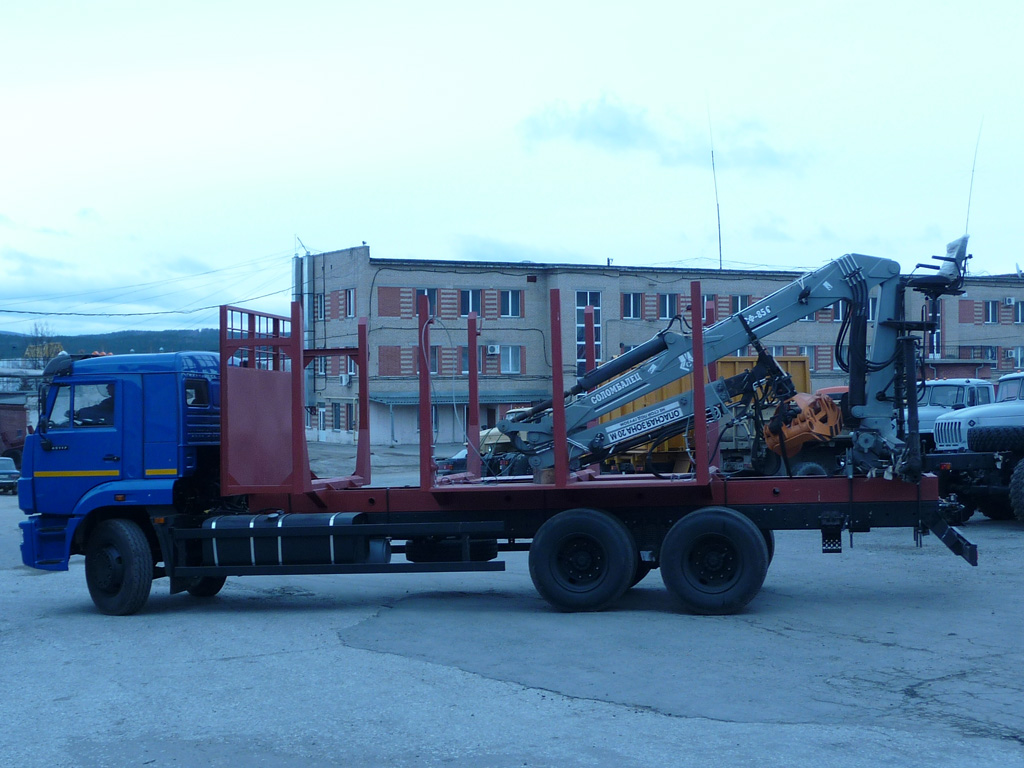

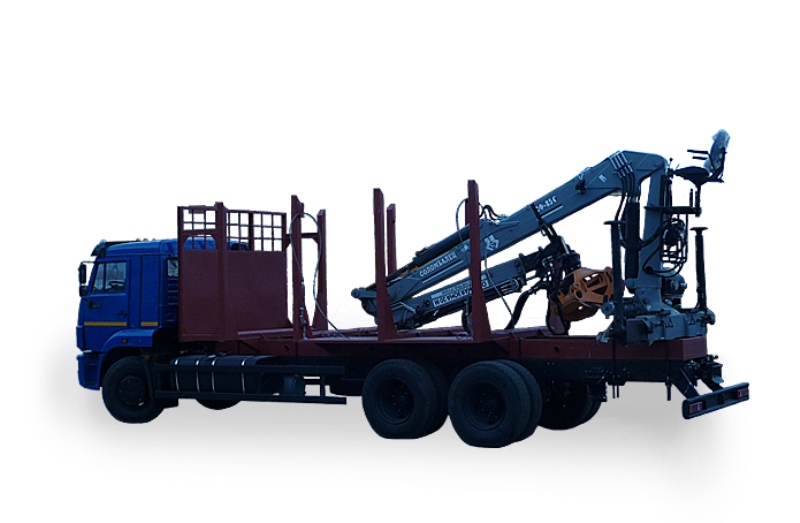

Сортиментовоз «Камаз 65111» с ГМ СФ-85 удобен для транспортировки сортиментов длиной от 2 до 6,5 метров. Этот сортиментовозный тягач можно использовать как в составе автопоезда, в этом случае его грузоподъемность значительно увеличится, так и автономно.
Для оперативной самопогрузки и выгрузки сортиментов на автомобиле установлена ГМ СФ-85.
Шасси «КамАЗ 65111»
Шасси КамАЗ 65111, с колесной формулой 6х6, предназначено для монтажа различного специального оборудования.
Гидроманипулятор СФ-85с
Гидроманипулятор СФ-65С - базовый автомобильный вариант гидроманипулятора СФ-65 с аутригерами.
Гидроманипулятор СФ-65 специально разрабатывался как лесной манипулятор для тяжелых условий работы с бревнами. Конструкция учитывала обобщенный опыт работы гидроманипуляторов в скандинавских странах и в России. В результате получилась быстродействующая и эффективная модель, максимально надежная во всех условиях эксплуатации.
Гидроманипулятор СФ-65С комплектуется гидравлическим распределителем (клапан управления) RM-316, ротатором GV-6AF (Швеция), подвеской, гидромотором 310.3.56.00 (Россия), грейферным захватом А-35, маслобаком.
